在污水处理工程中，土工膜是常用的防渗材料，它的焊接质量能够影响污水池的防渗效果和使用寿命。那么，它应该怎么焊接呢？

一、焊接前的材料准备

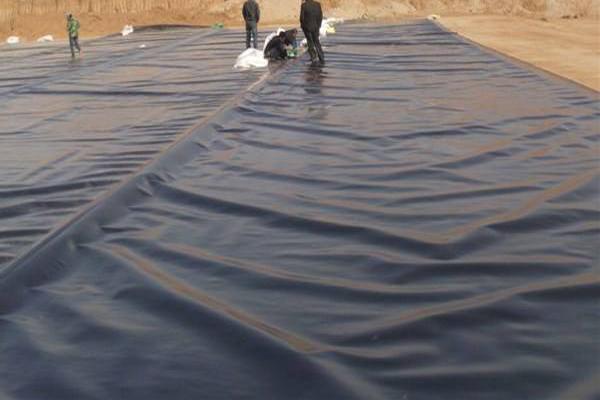

1、焊接前要对HDPE土工膜进行严格检查，重点检查膜材厚度（一般使用0.8-2.0mm规格）、表面平整度及是否存在机械损伤。根据GB/T17643-2011标准，膜材拉伸强度要≥17MPa，断裂伸长率≥450%。现场铺设时要预留5%以上的伸缩余量，防止因地基沉降导致膜材撕裂。

2、施工环境要满足：气温5-40℃、风力≤4级、相对湿度≤85%。在冬季施工时，要采用红外线加热器对膜进行预热处理，确保焊接区域温度达到20℃以上。

二、核心焊接技术解析

1、双轨热熔焊接工艺

（1）采用自动爬行式热熔焊机，通过高温加热（260-275℃）使两片膜材熔融结合。具体操作要点：

（2）搭接宽度控制在15-20cm，重叠区域要用角磨机去除氧化层

（3）焊接速度保持0.8-1.5m/min，压力设定在0.2-0.3MPa

（4）每50m设置检测样条，进行剥离强度测试（标准值≥80N/cm）

2、挤出式焊接补强

针对T型接头、管道穿膜等复杂部位，采用挤出焊枪进行补强焊接。使用与膜材同质的HDPE焊条，焊接温度控制在300-320℃。焊接后要用压辊压实，确保焊缝厚度达到母材的70%以上。

三、特殊部位处理

1、管道穿膜：采用定制管箍件，周边焊接宽度不小于20cm

2、阴阳角处理：使用半径≥30cm的圆弧过渡件

3、边坡焊接：焊缝要沿等高线布置，避免垂直坡面焊接

三、质量管控体系

1、三级检验制度

自检：每道焊缝完成后立即进行

2、外观检查

专检：使用真空检测箱（压力-55kPa）进行30秒保压测试

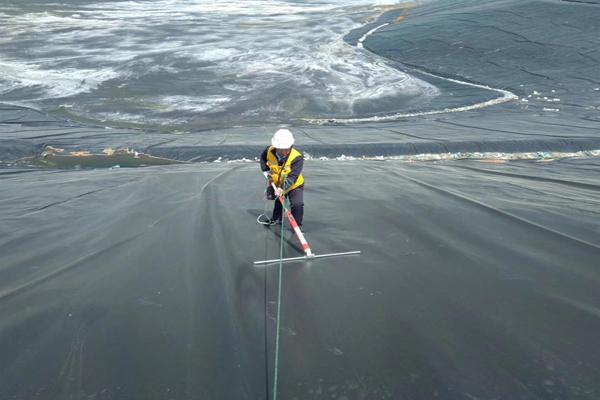

3、第三方检测：委托专业机构进行电火花检测（电压20kV/mm）

四、安全与维护

焊接作业要配备防毒面具、隔热手套等防护装备。焊接设备每日使用后要清理加热元件，定期更换硅胶压轮。储存时膜材要避光存放，叠放高度不超过1.5m。
